柱、スラブ、梁あるいは柱−梁接合部など、実構造物を模擬した実大スケールでの載荷実験ができます。
鉛直ジャッキと併せて、水平ジャッキおよび反力架台を使用することにより、鉛直および水平方向の二軸載荷試験ができます。

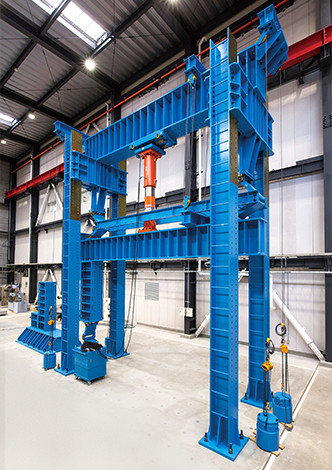

大型載荷試験装置
仕様
載荷フレーム | 幅5.5m × 奥行2.5m × 高さ8.25m |
---|---|
鉛直ジャッキ | 押3,000kN、引1,500kN、ストローク±250mm |
水平ジャッキ | 押1,500kN、引1,500kN、ストローク±150mm |
供試体 | 幅4.5m × 高さ3.5m(最大) |
関連する研究開発、当社保有技術
桟橋鋼管杭巻立て補強工法(タフリードPJ工法)、プレキャスト技術、各種接合構造、
耐震(補強)技術など
