潜水作業の安全性向上と効率化を担う

イエローマジック（水中バックホウ）

Yellow Magic

概要

イエローマジックは、陸上土木で広く使用しているバックホウをベースマシンとして、水中での潜水作業に適した構造と強度を持つ水中専用作業機として開発したものです。各種アタッチメントを用いることにより、均し、整形、掘削、砕岩、ケーブル埋設など多様な水中作業が可能となります。

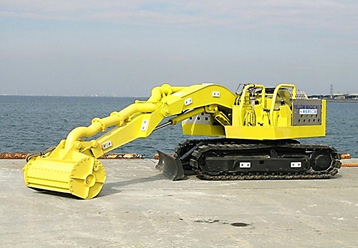

水中バックホウ　イエローマジック7号

フォーク付バケット：被覆石など比較的大きな石を掴み移動させ、均す。

フォーク付バケット

ムービーを見る

特長

1）潜水作業を機械化したため、より安全な水中作業ができます。

2）人力による潜水作業と比較して作業能力が高く、省力化と工期短縮が図れます。

3）水中バックホウ自体が水中移動するため、波浪の影響が軽減されます。

4）水中電動油圧方式の採用により、水深50mまでの広範囲な作業が可能です。

5）作動油には生分解性の作動油とグリス（エコマーク認定商品）を採用して環境に配慮しています。

6）作業船の喫水確保ができない汀線部分の作業ができます。

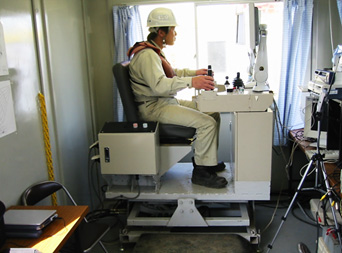

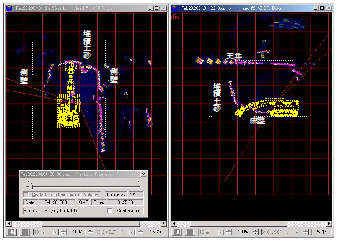

7）遠隔操縦に対応した機能もあり、暗渠での作業も可能です。

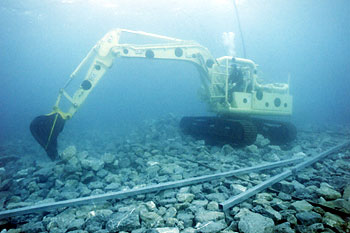

作業状況

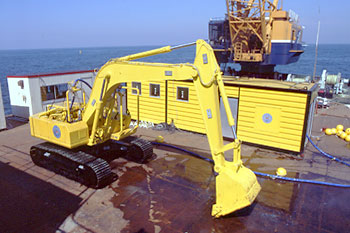

支援台船

■港湾工事から環境保全まで用途を広げるアタッチメント一例

ワイヤブラシ

磯焼け対策工事や藻場造成工事で、岩や構造物についた雑藻類やカキなどを掻き落とす。

リッパ

岩盤の切削や筋掘、硬岩の筋掘に使用する。

ツインヘッダ

岩盤の切削や軟岩の筋掘で回転式掘削機として使用する。

エジェクタ

砂地盤へのケーブル埋設時の筋掘や、構造物の露出工事で砂層掘削の際に、砂や小石を吸引し別の場所に移動させる。

水中ブレーカ

油圧式ブレーカで岩盤の硬岩の筋掘に使用する。

ドリフタ

岩石・岩盤・コンクリートに短時間で穿孔を行う。
Φ65mm～120mmに対応する。

実績

原子力発電所海域部取水設備工事
那覇港（華ふ頭地区）道路（空港線）沈埋函トンネル（７号函）築造工事
火力発電所放水口前面水深維持工事
二ノ海岸第３離岸堤工事
鹿島港外港地区南防波堤基礎工事
金沢港(大野地区)泊地(-10m)浚渫外1件工事
令和3年度新門司沖土砂処分場（Ⅱ期）護岸築造工事（第2次）

その他

■評価表彰

運輸大臣の民間技術評価を取得（平成9年）評価証番号第97106号

■関連特許

特許第4664227号、特許第4664228号、特許第5461351号
