概要

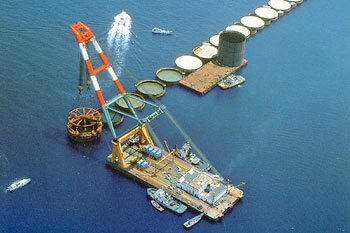

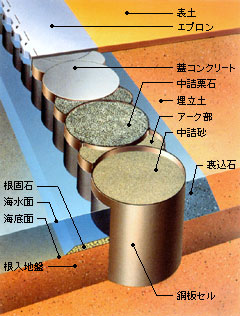

根入れ式鋼板セル工法は、予め一体化された鋼板セルを海底地盤中に打込み、打設後ただちに中詰を行なって強固な壁体をつくります。鋼板セルの打込みは、強力な振動エネルギーを均等にセルに伝えるバイブロハンマー連動システムにより実現しました。

•
•

特長

1）鋼板の板厚を自由に選択でき、20m以上の大水深構造物にも確実に対応できます。

2）鋼板セルは溶接による一体構造となっているため、止水性に極めて優れています。

3）鋼板セルは予め工場やヤードで製作、一体化して現地に運搬、一気に打設するため、海上作業時間が大幅に短縮され急速施工が可能です。

4）地震動を「剛と柔」の構造体により吸収し、さらに根入れ部によって滑動抵抗が増大するため、地震への安定性に優れています。

実績

• 茨城港(常陸那珂港区)中央ふ頭地区次期廃棄物処分場護岸
• 横浜港南本牧ふ頭地区岸壁(-18m)(耐震)
• 横浜港南本牧ふ頭地区廃棄物処分場遮水護岸
• 関西国際空港2期島護岸
• 和歌山下津港北港地区防波堤(南)
• 七尾港(大田地区)岸壁(-13m)
• 橘湾発電所西護岸
• 他

その他

■評価表彰

• 平成15年度土木学会賞の技術開発賞を受賞（根入れ式鋼板セル防波堤）

  根入れ式鋼板セル防波堤は、従来の防波堤と比較すると、消波ブロックが不要であり、コストが４分の３、工期が半分に短縮されます。 「高置換の地盤改良や土砂処分が不要となり、港湾整備事業を効率的・効果的に進める画期的な技術」との評価を得ました。

• 港湾に係る民間技術評価制度　第90202号

■特許権

• 特許第4627235号、特許第4778460号、特許第6286193号、特許第6615679号

■加入団体

• 根入れ式鋼板セル協会　http://steel-cell.jp
