概要

桟橋下での調査等の作業に用いる足場の構築には、海上作業の経験者や潜水士といった熟練工が必要不可欠ですが、担い手不足が深刻化する今後は、熟練工の確保が難しくなります。
また、足場の設置・撤去作業は時間を要するため、調査等の対象となる全ての箇所に足場を設置し、全箇所の調査等が完了するまで存置していましたが、足場を長時間存置することは、台風の大型化など過酷な環境に変化していることから、足場が損壊するリスクが高まっております。
そこで、短時間で設置・撤去ができる桟橋調査用軽量ユニット足場「SPIDER WEB STAGE」を開発しました。

本足場は、3種類のユニット部材（締付リング、張出足場、連結足場板）で構成され、桟橋下ではこれらを連結する作業のみを行うため、特殊な設備・機械を用いずに、作業員2名で30分以内に設置または撤去を行うことができます。また、締付リングの構成材料である特殊発泡体はクッション性を有するため、杭の被覆防食工（FRPカバー）を傷つけずに設置できます。

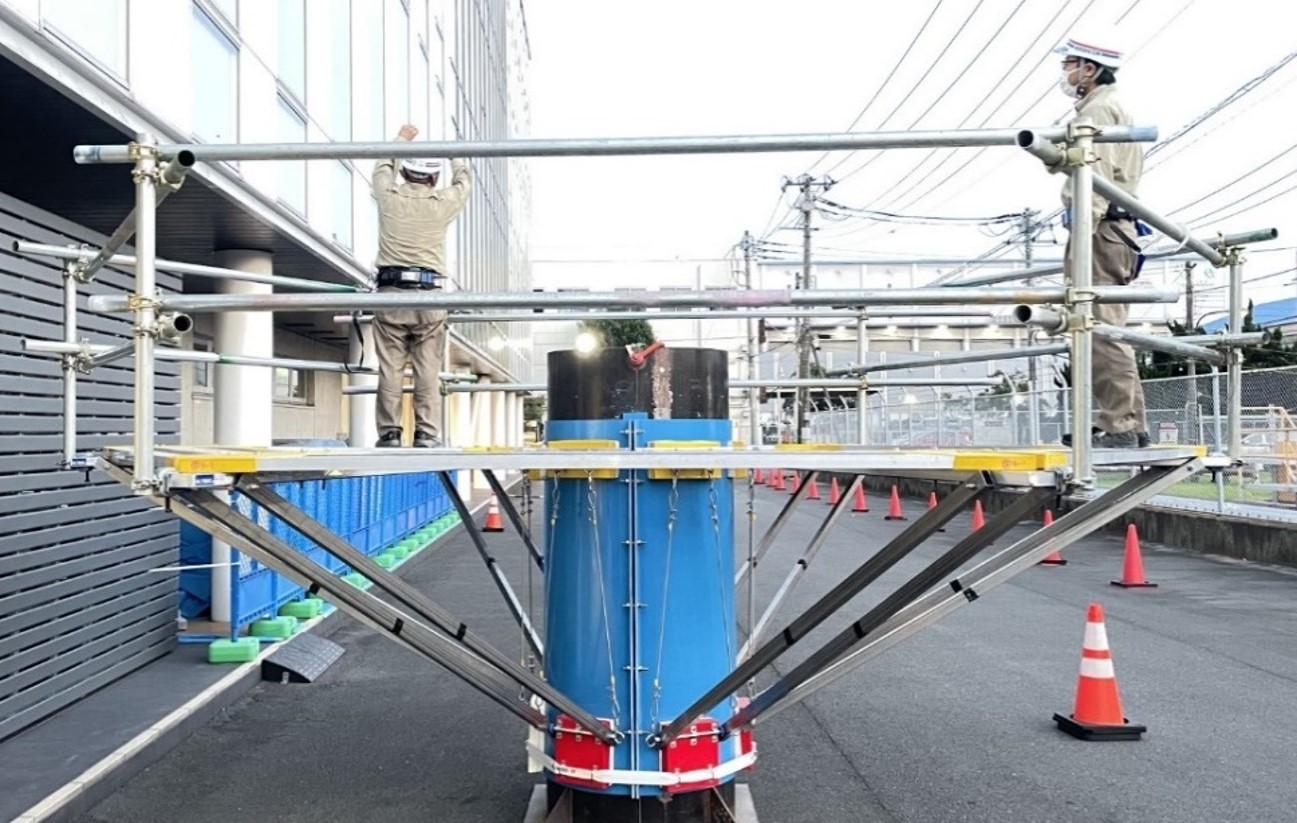

本足場は、作業員2名が同時に作業床上で作業を行えるため、調査だけでなく、小規模なはつり作業、鋼管杭の被覆防食工の簡易な補修作業等にも活用できます。

•

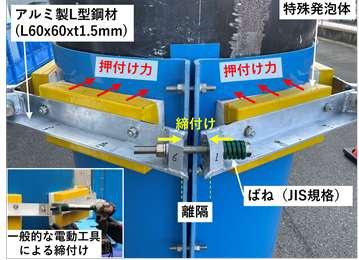

  締付リング

•

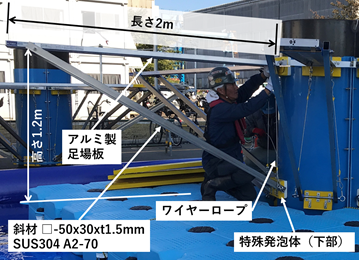

  張出足場

•

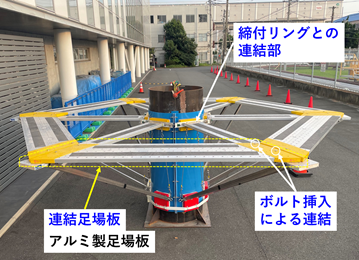

  連結足場板

特長

短時間で設置・撤去が可能

足場の構成部材をユニット化したことにより、杭周辺に筏（いかだ）を設置後、墜落落下防止措置も含めて、作業員2名で30分以内に設置または撤去が可能です。これにより、同日に設置・撤去ができるため、海象の悪化による足場の損壊リスクを低減できます。

ユニット部材を軽量化して省力化を実現

各ユニット部材の質量は、締付リングが22kg、張出足場が17kg/基（6基使用）、連結足場板が11kg/基（6基使用）であり、作業員1名で持ち運びが可能です。

その他

■関連特許

• 特許第7299059号
