国土交通大臣認定を取得した外壁用断熱サンドイッチパネル

防熱耐火パネル

Insulated Fireproof Panel

概要

防熱耐火パネルは、断熱材と不燃材を薄鋼鈑で挟んだサンドイッチパネルです。
冷蔵倉庫の外壁は、高い断熱性能と建築基準法の耐火性能が要求されることから、鉄筋コンクリート製の外壁に200mm程度の厚みの断熱層を設けて設計しています。

防熱耐火パネルは、耐火性能と断熱性能を併せ持っており、従来の作業工程のうち、断熱材の吹付け・耐火被覆・内装仕上げを、この1枚のパネルで完結することができます。

防熱耐火パネル用いた外壁工法は、1時間耐火および30分耐火の耐火構造の大臣認定を取得しております。

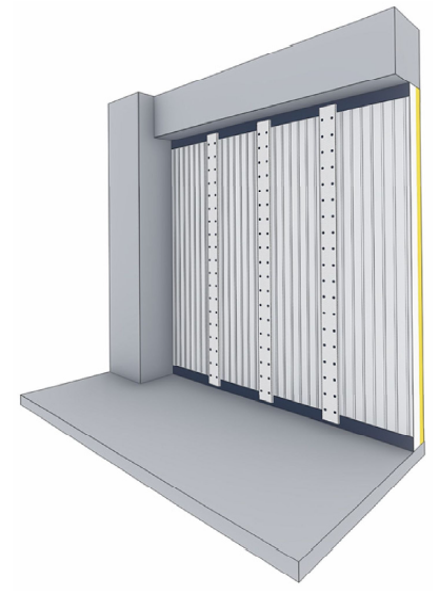

「防熱耐火パネル」模式図

「防熱耐火パネル」模式図

防熱耐火パネルの概要

パネル寸法（運用上の最大値）
幅900mm×厚さ250mm×高さ9,000mm

断熱性能
断熱材200mm相当の断熱性能を確保（-25℃対応）

耐火性能
1時間耐火構造壁・30分間耐火構造壁
（建築基準法で規定）

特長

工程の短縮
現場での断熱材の吹付けや耐火被覆、およびそれを覆う仕上材の工程が不要となり、現場作業の環境改善に加えて工期の短縮にも有効です。

安全性の向上
施工中、引火の危険性のある断熱材が露出しないため、作業現場の火災リスクを低減します

コスト縮減
コスト面では従来工法と同等の水準で納入が可能で、工程短縮や仮設工事の縮小により、工事全体のコストの縮減に貢献できます。

他社製品との比較
他社製品で類似の防熱耐火パネルは存在しますが、断熱の要求性能（ウレタン200mm相当）を満たした耐火パネル工法は国内にはありません。（2021年8月現在）

技術登録

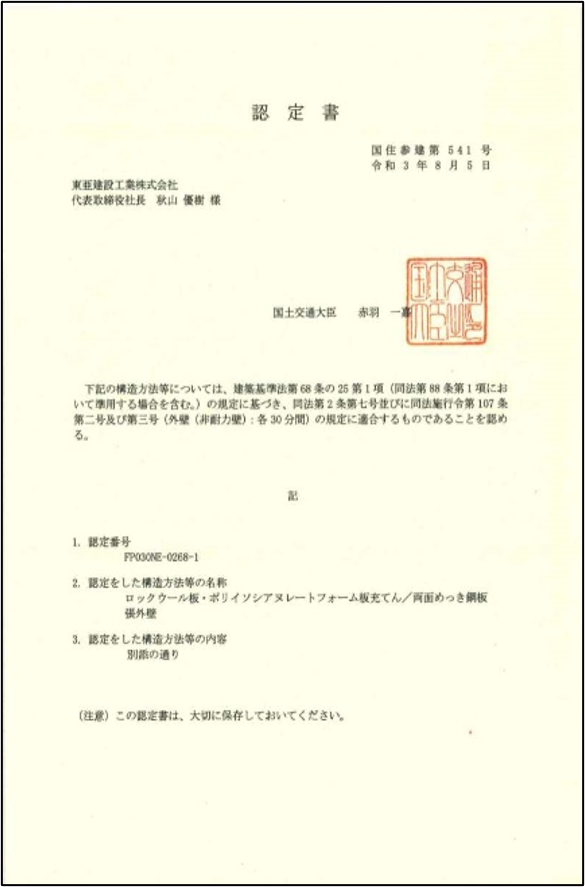

国土交通省大臣認定（令和3年8月5日取得）

1時間 耐火構造壁（認定番号：FP060NE-0264-1）

30分間 耐火構造壁（認定番号：FP030NE-0268-1）

関連特許

特許第6765209号、特願2021-005753
