「GYCO」はGyro Rotation Control Device の略で、「ジャイロ効果」を利用して、吊荷の姿勢を一定に保ち、「ジャイロモーメント」により、遠隔操作で自在に吊荷を水平旋回させることができる装置です。従来は、介錯ロープを使用した人力による吊荷の制御で対応していました。本技術の活用により、ブロック据付等の吊荷作業の安全性・効率性の向上が期待できます。
また、当該装置にGNSS方位計を搭載することで、事前に設定した目標方位へ自動的に旋回制御が可能です。(ガイダンスシステム)。本システムを利用することで、吊荷位置と設計位置のずれが俯瞰的に確認でき、吊荷方位を自動的に誘導できるため、据付作業の効率化を実現します。

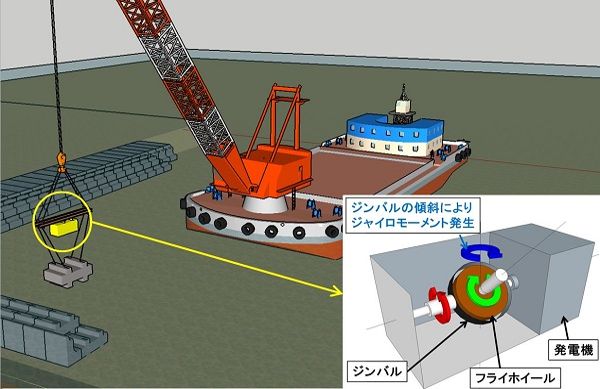

ジャイロ式吊荷制御装置GYCO詳細及び使用状況図

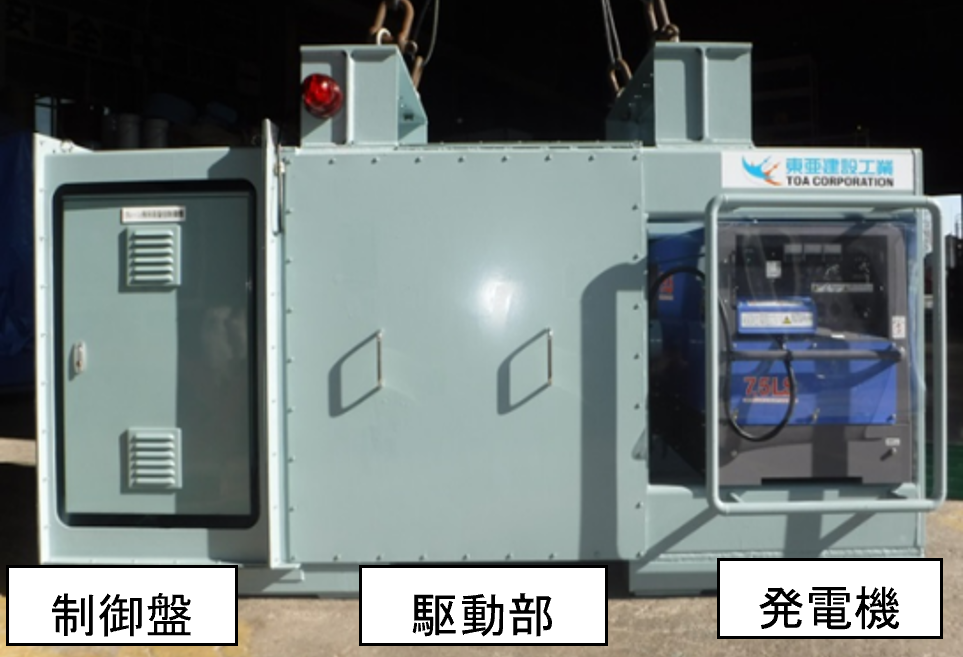

GYCO外観

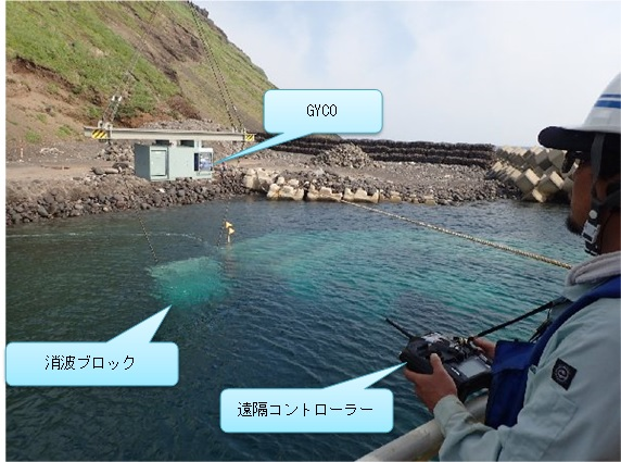

現場導入状況(消波ブロック据付)

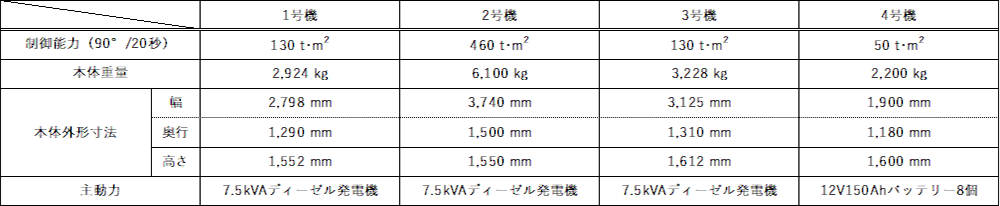

GYCO仕様

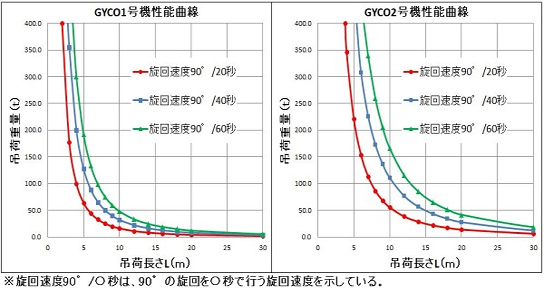

ジャイロ式吊荷制御装置 性能曲線

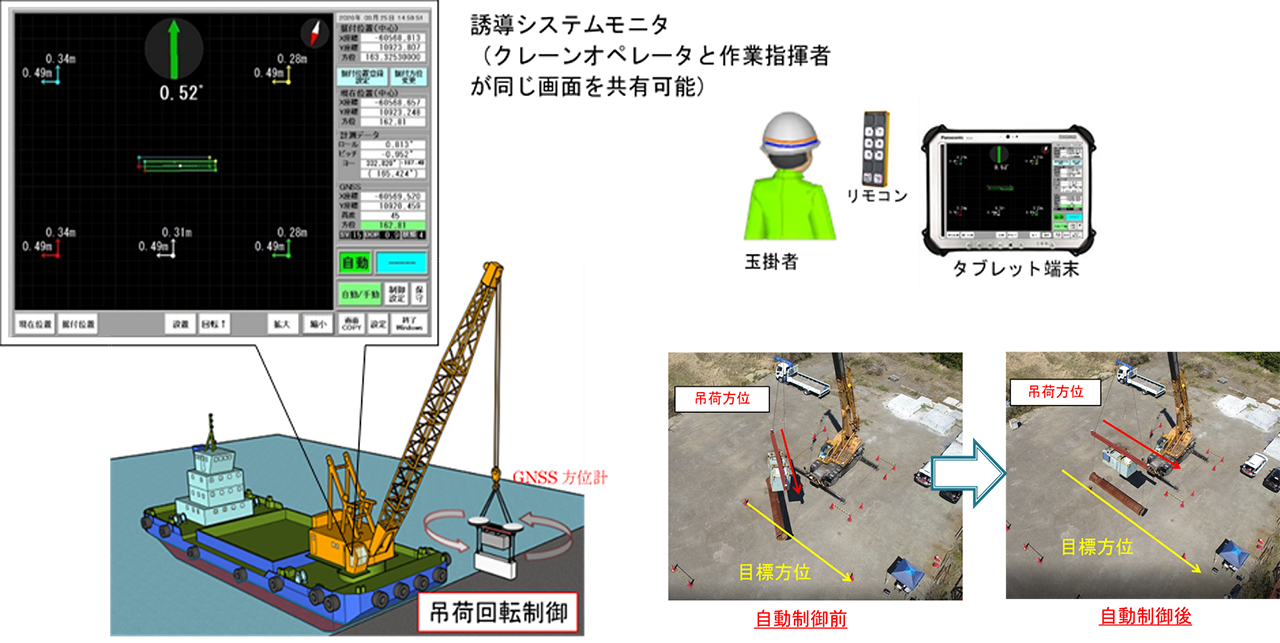

ガイダンスシステム(オプション)
名古屋港飛島ふ頭東岸壁(-15m)桟橋上部
敦横浜港大黒地区岸壁(-12m)(改良)築造工事
敦賀港(鞠山南地区)岸壁(-14m)上部工事
令和2年度大隅海峡地区マウンド礁築造(その2)
新技術情報提供システム(NETIS登録番号:THK-180003-VE)
特許第7303697号
