東亜建設工業株式会社（東京都新宿区：社長 秋山優樹）は、カメラで撮影した映像上に拡張現実として各種情報をリアルタイムに表示することにより作業船の航行をナビゲーションする「ARナビ」を開発しました。

開発の背景

近年、建設業就業者の高齢化と若年入職者の減少による、次世代への技術承継が課題となっています。港湾工事における作業船においても熟練技術者が減少しており、工事を円滑かつ安全に施工するため、自船舶の運航状況や他船舶の動静を正しく把握し、安定した航行を継続することが重要です。当社が2003年に開発した船舶運航監視システム「COS-NET」は、位置情報発信端末、AIS（自動船舶識別装置）、船舶レーダー等を利用し、工事船舶や一般航行船舶の動静情報を監視するシステムであり、これまで関西空港や羽田空港などの多数の船舶が就役する大規模工事を始め、多くの港湾工事で使用されてきました。当該システムにも航行をナビゲーションする機能を搭載していましたが、更なる航行の安全性向上を目指して、操船者に対してカメラで撮影した映像上に航行経路や針路、危険エリアなどを拡張現実（AR）として重ねて表示し、視覚情報と音声情報で分かりやすくナビゲーションする「ARナビ」を開発しました。

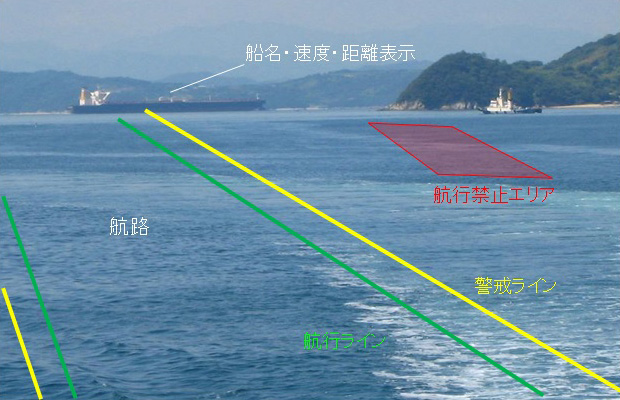

「ARナビ」表示イメージ

「ARナビ」の概要

「ARナビ」は船舶の操船者に対してカメラで撮影した映像上に航行経路・危険エリア・他船舶の動静等を拡張現実（AR）として重ねて表示し、視覚情報と音声情報で分かりやすくナビゲーションするシステムです。本システムは、GNSS方位計（位置方位情報）、カメラ（映像情報）、ノートPC（ソフトウェア）のシンプルな機器構成となっていますので、様々な船舶へ容易に搭載可能です。また、監視レーダーやAISにより他船舶の情報も取得できます。

最大の特長は、航路や標識のない現実の海上映像に航路情報などをリアルタイムに重ねて表示できることです。当該機能により、航行経路や針路を早期に認識し安全に航行できるほか、船上から目視確認が難しい浅瀬の位置や航行禁止区域を容易に把握することができます。

なお、本システムは船舶だけでなく、大規模造成工事の陸上現場において、工事用車両に本システムを搭載することで日々変化する現場の通行ルールなどの複数の情報を運転手に分かりやすく提供することも可能です。

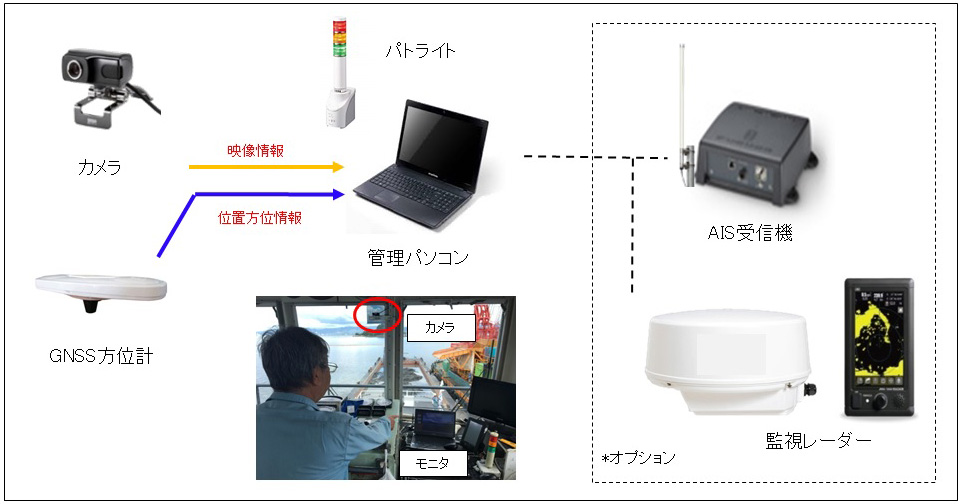

「ARナビ」機器構成図

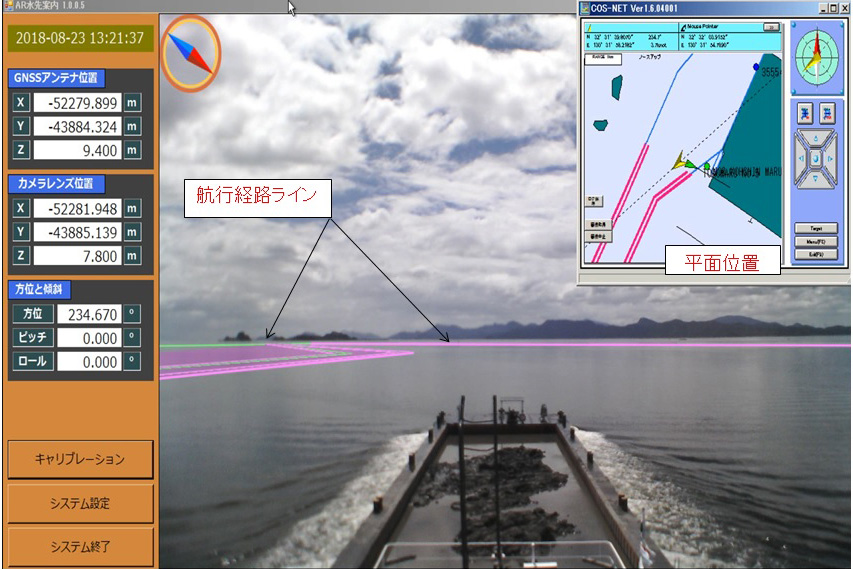

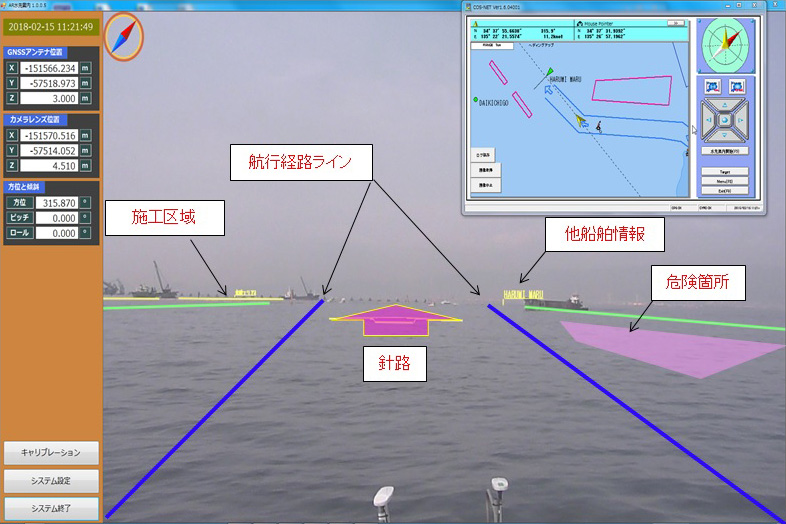

「ARナビ」システム画面

ARナビの特長

1. 航路位置、航行禁止エリア、他船舶の動静情報、運行経路を拡張現実（AR）で高性能カメラの映像に付加し、視覚情報として表示が可能です。
2. 設定した進入禁止エリアに接近、進入した場合や航行経路が計画と違う場合オペレータに注意喚起（アラート）を行うことが可能です。
3. 航行経路の計画に従って、針路を拡張現実（AR）でシステム画面に表示し航路をナビゲーションすることが可能です。

今後の展開

本システムは、実工事で実証試験を行い、操船者に分かりやすく視覚情報と音声情報が提供でき、航行の安全性向上に寄与できることを確認しました。
今後、一般航行船舶が多い海域での港湾工事を中心に本システムを導入し、様々な検証を重ねていくことで、カメラ映像の動揺低減や、AIを用いた小型船舶・浮遊物の検出など、当社独自のシステムとして機能拡張を図っていきます。
