洋上風力発電所の建設を目的としたSEP「柏鶴」が完成｜プレスリリース

洋上風力発電所の建設を目的としたSEP「柏はっ鶴かく」が完成

2023年5月12日

東亜建設工業と大林組が、共同で建造を行っていたSEP（Self Elevating Platform:自己昇降式作業台船）が、2023年4月に完成しました。

両社は、国内の洋上風力発電所建設市場拡大に対応するため、2018年にSEPの建造に着手しました。途中、洋上風力発電設備の大型化に対応するため、クレーン吊り上げ能力の増強などの設計変更を経て、2023年4月に完成しました。建造は国内の気象・海象条件を熟知したジャパンマリンユナイテッド社が基本設計から建造までを一貫して行い、日本特有の建設条件に幅広く対応したSEPとなっています。

完成したＳＥＰ写真

東亜建設工業と大林組は、日本国内における洋上風力発電の導入拡大を通じて脱炭素社会の実現に貢献していきます。

完成したSEPの概要

船名：柏鶴（はっかく）

※船名の由来：「柏」は、大林組の旧社章に用いられた意匠（創業者の家紋である「丸に土佐柏」）に由来。
「鶴」は、東亜建設工業の発祥の地「鶴見」と創業者三名を表すシンボル　マーク「三羽鶴」に由来。

主な特長

大型化する洋上風力発電設備の建設に対応
風車基礎から風車組み立てまで対応可能な1,250t吊りジブクレーンを装備
２系統の位置決めが可能
ダイナミックポジショニングシステム（DPS）と操船ウインチを装備し、現場条件に合わせた船体の位置決め方法を選択可能
環境負荷の低減
IMO排ガス2次規制のNOx排出基準に準拠
施工情報の見える化
施工情報を3Dで可視化し、船の動きをリアルタイムに関係者で共有可能
洋上風力発電付帯工事や通常の港湾工事にも対応
風車メンテナンスや地盤調査用の作業台船として使用可能

SEP仕様一覧

項目		仕様
主要目	設計・建造	ジャパンマリンユナイテッド
	建造年月	2023年4月
	船級	NK
	航行区域	沿海
船体寸法	長さx 幅 x 深さ	88 x 40 x 7(m)
	喫水	4.6 ※1 / 6.6 ※2(m)
	メインデッキエリア	2,000m²
	デッキロード	10t/m² (一部20t/m²)
レグ	レグ本数	角型4本
レグ	長さ	約63m※3
最大搭載能力		約4,800t
居住区		54名
DPSシステム	システム	DP1
DPSシステム	スラスター	1,400kW × 4基
クレーン	主クレーン	1,250t x 18.5m
環境性能		IMO2次規制適合
操船ウインチ		50t x 4基

※1：水線面から船体底部まで
※2：水線面からスパッドカン底部まで
※3：70mまで延長可能

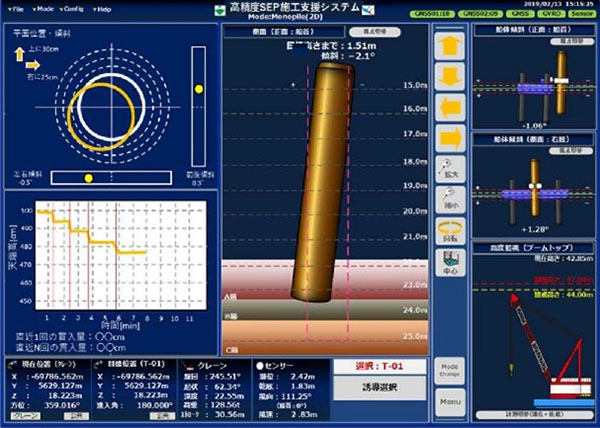

施工管理システム

表示画面は開発中であり、
実際の画面とは異なる可能性があります

モノパイル打設時の高精度な管理を実現

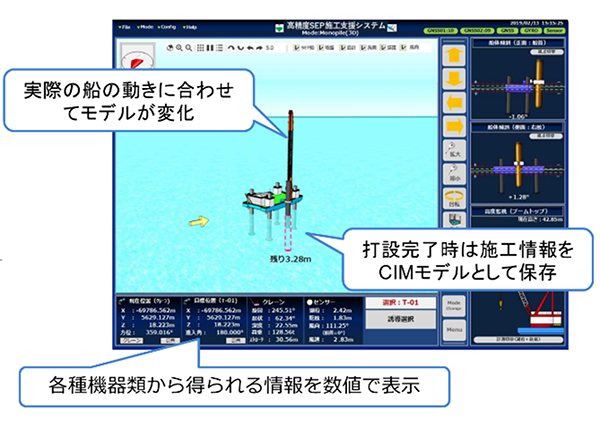

3D可視化(見える化)
